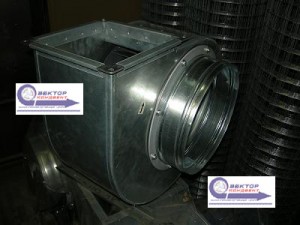

Вентиляторы ВР 280-46 С конца декабря 2011 г. компания НПЦ Вектор-Кондвент организовала изготовление и продажу со склада в Москве новых высоко технологичных эффективных вентиляторов серийного производства торговых марок среднего давления типа ВР 280-46. В основу их положены соответственно новые высокоэффективные аэродинамические схемы и конструкция вентиляторов ВР290-48, разработанные совместно ОАО «Воздухотехника» и ООО «НПЦ «Вектор-Кондвент». Сертификационные и приемо-сдаточные испытание серийных образцов (аэродинамические, акустические, вибрационные, ресурсные) новых вентиляторов, проведенные в сентябре – ноябре месяце 2011г на стендах аккредитованной испытательной лаборатории, показали их высокую эффективность. У испытанных вентиляторов к.п.д. на 2-4%, коэффициент давления на 7-10%, коэффициент расхода на 15-20% выше в рабочей зоне, чем у вентиляторов, выпускаемых пятью крупными предприятиями России. Новые вентиляторы имеют оцинкованный или из углеродистой стали корпус, рабочие колеса выполняются с помощью лазерной резки с последующей порошковой окраской в электростатических камерах, они имеют идеальную балансировку. Вентиляторы выпускаются густым рядом R20 и имеют следующие характеристики.
Вентилятор ВР -280-46 – вентиляторы радиальные среднего давления для обычных сред, с загнутыми вперед лопатками рабочего колеса, с высоконагруженными колесами, обеспечивающими компактность вентиляционной установки. Вентиляторы ВР-280-46 изготавливаются 13 типоразмеров с диаметрами рабочих колес от 200 до 800мм и обеспечивают широкую область режимов по производительности от 500 до 42 000 м3/ч и по полному давлению до 2800 Па. Вентиляторы ВР-280-46 применяют преимущественно в нагнетательных установках и системах, где введены жесткие ограничения на габаритные размеры. По своим техническим параметрам эти вентиляторы соответствуют лучшим зарубежным образцам, полностью заменяют известные серии Российских вентиляторов ВЦ 14-46, ВР-15-45, ВР-300-45 и имеют по сравнению с ними ряд преимуществ.
Преимущества вентилятора радиального ВР -280-46
• лучшие показатели энегоффективности, лучшие габаритно-весовые показатели,
• введен более густой ряд R20 диаметров рабочих колес;
• весь типоразмерный ряд вентиляторов разбит на 3 группы, что позволило унифицировать конструкции и технологию сборки вентиляторов:
• I группа - №№ 2…3,55;
• II группа - №№ 4…6,3;
• III группа - №№ 7,1…8;
• разработана специальная конструкция крепления лопаток, применена технология с использование современного высокоточного оборудования обеспечивают исключительно высокую точность и повторяемость сборки вентиляторов;
• за счет высокой точности изготовления и качественной технологии сборки обеспечиваются высокие и стабильные аэродинамические параметры серийной продукции.
Общие сведения о ВР -280-46
• среднего давления;
• одностороннего всасывания;
• корпус спиральный поворотный;
• вперед загнутые лопатки;
• направление вращения – правое и левое.
Назначение ВР -280-46:
Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.
Типоразмерный ряд
Вентиляторы изготавливаются по 1-й конструктивной схеме 13 типоразмеров:
2; 2,25; 2,5; 2,8; 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3; 7,1; 8.
Исполнение вентиляторов по назначению
Выпускаются вентиляторы следующих исполнений:
ТУ-4861-253-04612941-10:
• общего назначения из оцинкованной или углеродистой стали;
Условия эксплуатации ВР -280-46
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Вентиляторы могут эксплуатироваться в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69.
При защите электродвигателя от прямого воздействия атмосферных осадков и солнечной радиации допускается эксплуатация вентиляторов по 1-й категории размещения по ГОСТ 15150-69.
Условия эксплуатации:
• температура окружающей среды:
• -45 до +40 °С для умеренного климата,
• -60 до +40 °С для умеренного и холодного климата,
• -10 до +50 °С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с; цена: 5723 р.
